Scimage Smartphone Microscope 手機顯微鏡幾種模式視野範圍及倍率比較參考

源起於對科學maker手機顯微鏡幾種不同模式的倍率差異，不是非常確認。

於是逕自整理了幾種自己常用模式的倍率及拍攝物品，給自己也給有興趣的人參考。

備註一: 測試使用的手機是iphone4s，正方形拍攝模式，不放大。

備註二: 每台雙鏡頭手顯(光學、長焦、通用)組立的鏡頭距不同，倍率也會小有差異。

先來個與台幣壹圓比較的觀測區域參考圖(可點圖放大)

可作為基本的觀測範圍參考。

補充整體比較橫軸圖，共七種模式。(可點圖放大)

 後段倍率比較圖。(可點圖放大)

以下為由小倍率依序，尺寸比例與實拍圖參考

壹、光學元件微攝組(寶石放大鏡)  + 大眼睛微距鏡

(大眼睛微距鏡，2018.1.29 更新)



寶石放大鏡三片，建議觀測範圍   0.3mm~1.2cm

個人不專業版，組裝請參考 http://tcc-tjj.blogspot.tw/2017/04/v-behaviorurldefaultvmlo.html

大眼睛微距鏡，建議觀測範圍   0.9cm~3.8cm



大眼睛微距鏡一片組， 觀測範圍約 2.7~3.8cm見方

大眼睛微距鏡兩片組， 觀測範圍約 1~1.8cm見方



大眼睛微距鏡三片組， 觀測範圍約 0.9~1.2cm見方

大眼睛微距鏡一片、兩片、三片、倒立手持倍率比較參考圖

大眼睛微距鏡進一步的實測資料，請看這篇

歐美迷你毛氈苔花苞，大小約3mm(光學元件微攝三片組拍攝圖)



淡黃蝶終齡幼蟲 + 光學元件微攝三片組

蠍毛迷你毛氈苔苞芽 + 大眼睛微距鏡三片



貳、長焦手持

建議觀測範圍   0.4mm~7mm

長焦、倒立手持的放大倍率比光學元件微攝組大的多，建議在室內或戶外風止，以及手不抖的狀態下拍攝(或尋找支撐物)。

奧歐迷你毛氈苔紅色球狀花蕊，大小約0.7mm(700um)

参、標準顯微鏡或倒立手持

建議觀測範圍   0.2mm~3.5mm

標準及光學變焦兩用模式。下方圓圈紅色區域為光學變焦模組。
Scimage Smartphone Microscope

倒立手持模式

小斑熊蟲空殼及兩顆卵。小班熊蟲空殼長約0.5mm，卵直徑約0.1mm

水蚤 + 標準模組

肆、通用模組10X物鏡

建議觀測範圍   40um~0.7mm

長焦物鏡與標準兩用模組(左)&通用物鏡與標準兩用模組(右)

太陽蟲。直徑約80um

通用10X + 縮時 +太陽蟲

通用10X + 偏光 + 大生熊蟲

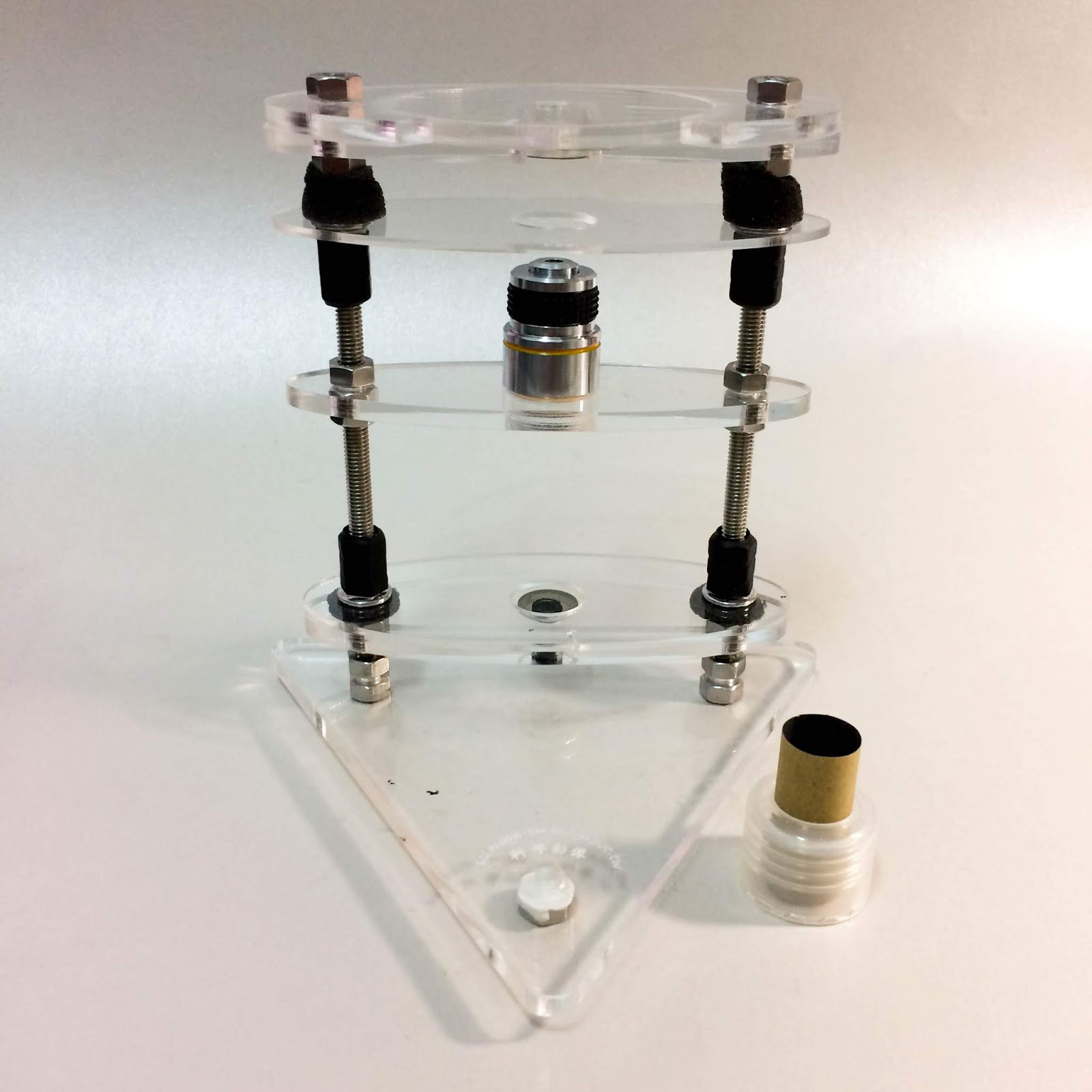

倒立通用物鏡與標準兩用模組

伍、光學變焦

建議觀測範圍   40um~0.6mm



使用時建議增添光圈及兩鏡頭間黑色吸管遮光使用

斑馬魚鱗(Fish Wu 魚老師提供)，使用3mm光圈。

陸、長焦物鏡模組

建議觀測範圍   20um~0.5mm

小斑熊蟲。身長約350um

劍水蚤 + 標準 + 通用10X + 長焦



柒、通用模組20X物鏡

建議觀測範圍   20um~0.3mm



羽紋藻(矽藻的一種，會動的)。長約130um

通用20X + 縮時 + 羽紋藻

柒、通用模組超級物鏡

建議觀測範圍  視兩鏡頭距離大小調整

以上，請參考。

若有謬誤之處，請指正。

20180330
